精密CNC打样案例：3天交付，助力医械行业客户快速验证结构设计
在医械行业，产品从概念到量产往往需要经过多轮结构验证和临床测试。如何在最短时间内拿到高精度样件，以便验证设计并进行功能验证，是每个研发团队的刚需。本文将深度分享一个真实的医疗设备客户CNC打样项目，从需求沟通、DFM评估、排产调度到质量验收、包装发货的全流程细节，展示我们如何在72小时内完成3套复杂零件，真正做到“快”与“精”并重。
一、客户背景与项目需求
客户类型：国内某知名医械行业研发机构
项目阶段：新一代手术器械的结构验证
零件功能：该零件为手术器械的外壳和连接支架，需与其他模块“无缝”对接，并且承担一定的机械载荷
项目目标：在内部评审会前完成3套功能性样件，用于装配测试和初步临床模拟
具体技术参数
| 参数 | 要求 |
|---|---|
| 材料 | 铝合金 6061-T6 |
| 加工工艺 | 5轴CNC精密铣削 |
| 尺寸公差 | ±0.02 mm |
| 表面处理 | 银色阳极氧化，需符合医疗级洁净标准 |
| 样件数量 | 3 套 |
| 图纸确认时间 | 5月12日 09:30 |
| 样件发货时间 | 5月15日 17:45 |
| 总交期 | 72 小时 |
二、项目启动：从需求到评估的“黄金12小时”
需求收集（0–2小时）
客户通过“上传图纸一键报价”系统提交了3套外壳和支架的3D图纸与装配草图，并备注“需参与5月16日的内部评审会，务必保证结构和配合间隙”。销售工程师在15分钟内响应，安排当天10:00与客户召开线上需求对接会。
DFM评估（1小时）

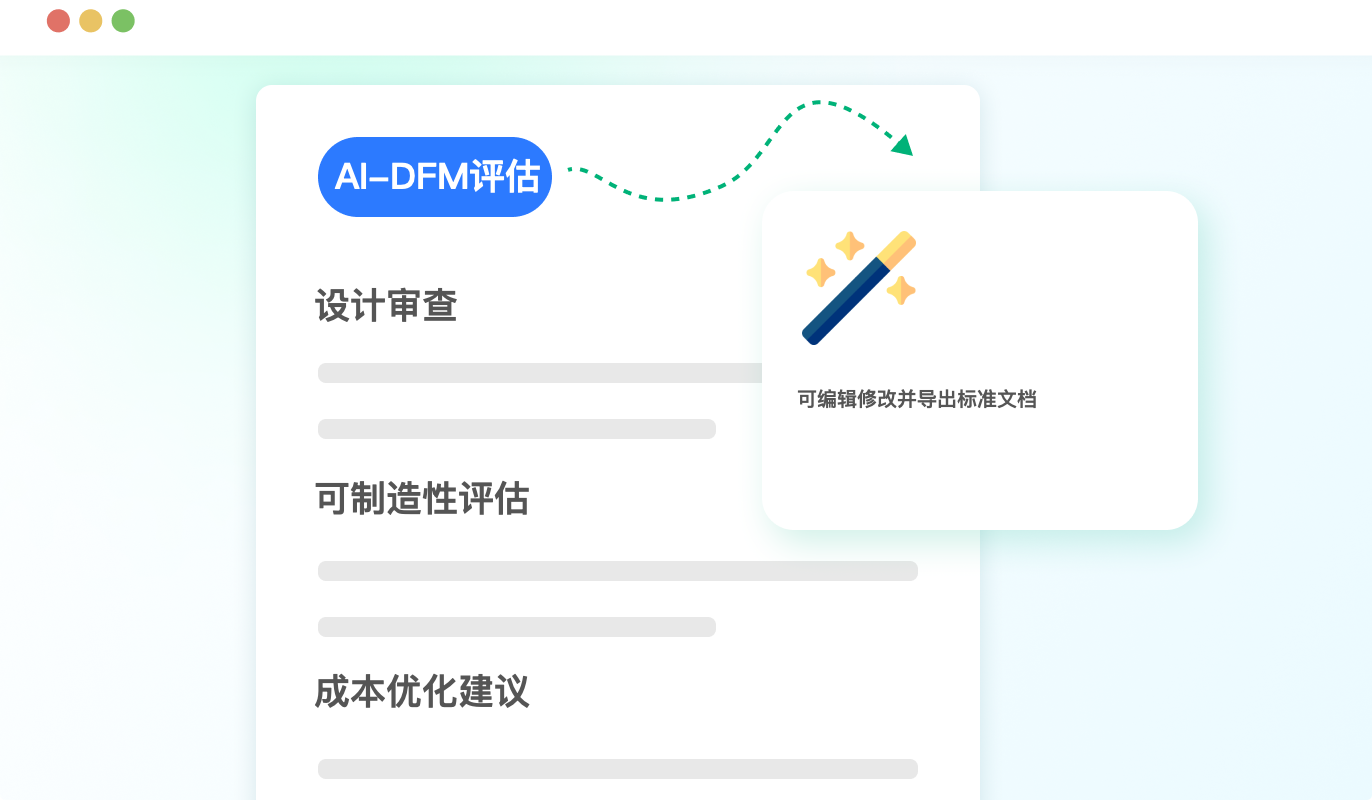

我们自研的AI+工程师双核DFM系统，快速识别出两处潜在干涉风险：
外壳内部的穿线槽边角过薄，易导致铣刀振动；
支架与装配孔的配合间隙需微调至0.05 mm，以满足干涉装配的强度要求。
工程师根据系统建议，将穿线槽宽度由原图纸3.0 mm增大至3.5 mm，并在支架孔位处增加倒角优化，确保装配顺畅。
完成DFM评估后，报价系统综合材料成本、加工难度、表面处理工序，将单套报价锁定在¥1,200元以内，并生成正式报价单。
确认与下单（6–12小时）
客户对评估和报价均表示认可，即刻签署电子NDA，并于当天15:00通过系统下单。此刻，项目正式进入生产调度阶段。
三、高效排产：驾驶舱式调度与24小时不停歇
为确保72小时交付目标，我们启动了“加急绿通”流程：
生产排期
在MES系统中，排期主管为该订单分配到CNC车间的四台精密五轴中心机床，并设置“加急”优先级。
当日晚20:00开始首班切换，次日凌晨02:00进料车间开始下料、挂夹与粗加工。
班组协同
加工团队实行三班倒，确保生产线24小时持续运转；
品控及后处理团队同步进入待命状态，当CNC粗加工完成后，立即进行尺寸测量与初步检验。
嵌入式质量管控
每个工序关键点（粗加工、半精加工、精加工）均有品检员驻点，使用三坐标测量机（CMM）录入测量数据，并上传至质量管理系统；
若发现偏差超出±0.01 mm，立即启动工艺调整反馈回路，确保后续零件一律合格。
四、表面处理与最终验收
阳极氧化工序
经过CNC加工后的零件，经过严格清洗、脱脂、碱蚀等前处理；
采用航空级阳极氧化工艺，银色涂层厚度控制在12–15 μm，耐腐蚀、耐磨防刮；
处理后再次进行外观及厚度检测，确保无气孔、无漏膜。
功能性装配验证
工程师将三套样件与客户提供的对接件进行现场装配测试，验证了结构稳定性及装配顺畅度；
通过三次冗余测试后，所有配合间隙在0.05 ±0.01 mm范围内，满足项目需求。
包装与发货
样件上每个关键尺寸处均贴上“测量合格”标签，并附带质检报告；
使用防震泡棉、铝箔袋及密封纸箱多重包装，并在24小时内完成顺丰特快发货。
五、项目成效与客户反馈
交付速度：5月12日09:30 下单 → 5月15日17:45 发出样件，全流程用时仅 72小时15分钟
质量达标率：100%，三件样件一次性通过装配测试，无需返工
客户满意度：根据后续回访，客户给出满意度 4.9/5，并在内部评审会上展示样件，获得核心团队一致好评
“立谱智造的工程师对我们项目的响应速度和质量把控令人惊喜，尤其是DFM评估提出的结构优化建议，直接帮我们避免了后续装配的重大风险。”
— 医械行业研发负责人，李工
项目成功后，该客户在后续的产品迭代中，又陆续下单了多款零件打样与小批量生产，总金额累计超过¥50万，并推荐同行合作。
六、关键优势与经验总结
AI+工程师双核评估：结合自研算法与资深工程师经验，在最短时间内输出高质量可制造性建议；
全天候排产与质量嵌入：三班倒生产、全过程品检，确保时效与品质双达标；
专业医疗级工艺：符合ISO 13485体系要求的阳极氧化工艺，满足医疗器械洁净度和耐用性；
透明可追溯：从图纸确认、工艺评审、CMM测量数据到表面处理报告，全程电子化留痕；
客户协同机制：项目经理全程对接，提前沟通、快速反馈，确保双方信息无滞后。
